Bieber Nord

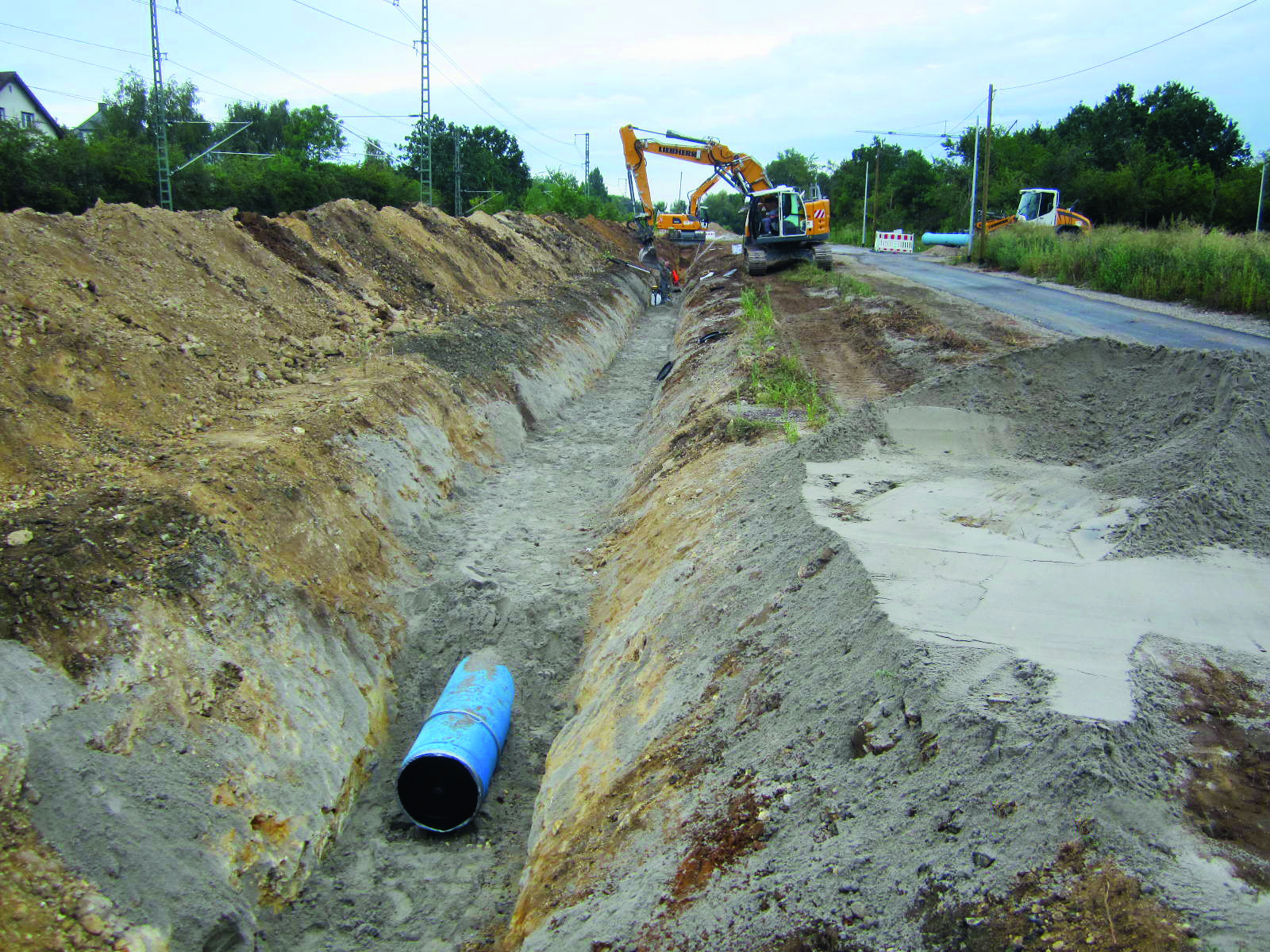

Im Offenbacher Baugebiet Bieber Nord hat die Lupp Netzbau GmbH für den Zweckverband Wasserversorgung Stadt und Kreis Offenbach (ZWO) eine vorhandene Trinkwasserleitung aus duktilem Gusseisen mit dem Nenndurchmesser von 500 Millimeter auf einer Länge von 160 Metern umgelegt. Dies war notwendig, da auf der Trasse der vorhandenen Trinkwasserleitung eine Lärmschutzwand entlang der parallel verlaufenden Bahnstrecke errichtet werden sollte. Für die Umlegung wurden sechs Meter lange Rohre mit BLS-Steckmuffen-Verbindungen vorgesehen. Hierbei handelt es sich um eine längskraftschlüssige Verbindung auf formschlüssiger Basis. Der Formschluss entsteht zwischen einer Schweißraupe auf dem Spitzende der Rohre und den Verriegelungssegmenten. Diese werden in die Sicherungskammer der Rohrmuffe eingelegt. Hierzu erfolgte für unsere Monteure eine spezielle Schulung vor Ort. Die bereits bestehende Trinkwasserleitung war nicht in allen Bereichen mit längskraftschlüssigen Muffenverbindungen verlegt. Aufgrund dessen musste an dem Punkt, an dem die Bestandsleitung verbunden werden sollte, ein Widerlager errichtet werden. Dieses hat die Aufgabe, die Kräfte aufzunehmen, die innerhalb einer Rohrleitung wirken, um zu verhindern, dass die einzelnen nicht längskraftschlüssigen Rohre auseinandergedrückt werden. Dafür wurde in das Betonwiderlager eine Stahlträgerkonstruktion integriert. Über eine speziell für diesen Anwendungsfall ausgelegte und gefertigte Rohrschelle können die Kräfte von der Rohrleitung auf das Widerlager übertragen werden. Um die Kraftübertragung zu gewährleisten, mussten die beiden Halbschalen der Rohrschelle über Schrauben auf der Bestandsrohrleitung fixiert und mit einem definiertem Drehmoment angezogen werden. Nur so lässt sich die notwendige Flächenpressung erreichen.
